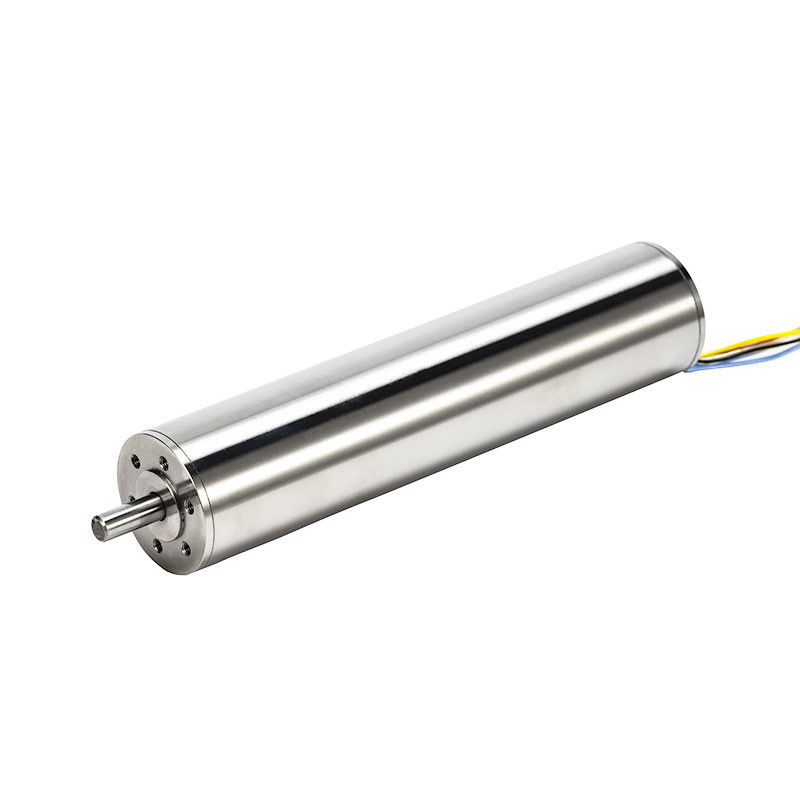

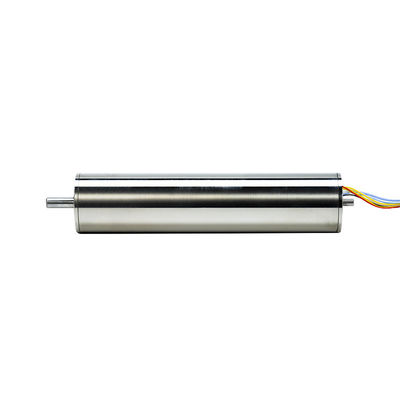

4 Pole Rotor 32mm Schlitzloser Bürstenloser Motor 306.8W 0.57N.m 5235RPM 24V 48V
Produktdetails:
| Herkunftsort: | aus China |
| Markenname: | PM |
| Zertifizierung: | CE, ROHS |
| Modellnummer: | PM32142C |
Zahlung und Versand AGB:
| Min Bestellmenge: | 20 Stück |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Kraftvolle Exportkartonbox außen,Polyfoam im Inneren |
| Lieferzeit: | 20 Arbeitstage |
| Zahlungsbedingungen: | MoneyGram, Western Union, , T/T |
| Versorgungsmaterial-Fähigkeit: | 90000pcs pro Monat |
|
Detailinformationen |
|||
| Typ des Motors: | Schlitzlose Bürstenlose Motoren | Bewegungsdurchmesser: | 32 mm |
|---|---|---|---|
| Motorische Körperlänge: | 142 mm | Nennspannung: | 24V, 48V oder individuell angepasst |
| Keine Last Geschwindigkeit: | 7120 Rpm oder 6863 Rpm oder angepasst | Anzahl der Stangenpaare des Motorrotors: | 2 |
| Lagerart: | Schalllose Kugellager mit niedrigem Strom | Magnetmaterial: | NdFeB |
| Nennleistung: | 306.8W | ||
| Hervorheben: | 32 mm Schlitzloser Bürstenloser Motor,306.8W Schlitzloser Bürstenloser Motor,4 Pole Rotor Slotless Bürstenloser Motor |
||
Produkt-Beschreibung
Modell:PM32142C Gleichspannungsschlitze ohne Bürstenmotoren - 4-polliger Rotor
Typische Anwendungen:
1Luft- und Raumfahrt und Verteidigung
- Satelliten und Raumfahrzeuge - Schlittenlose Bürstenlose Motoren werden für verschiedene Funktionen wie Antennenweissysteme verwendet.
- Unbemannte Luftfahrzeuge (UAVs) - in den Antriebssystemen werden häufig schlitzlose Bürstenlose Motoren eingesetzt.
2Medizinische Ausrüstung:
- Chirurgische Roboter - Schlitzlose Bürstenlose Motoren werden zur Steuerung der Bewegung der Roboterarme verwendet.
- Diagnosegeräte: In medizinischen Bildgebungsgeräten wie MRT-Maschinen werden in den Bewegungssteuerungssystemen für Komponenten wie den Patiententisch schlitzlose Bürstenlose Motoren verwendet.
3Industrieautomation:
- Hochgenaue Positionierungssysteme: Bei CNC-Maschinen (Computer Numerical Control) werden für die präzise Bewegung der Schneidwerkzeuge oder Werkstücke schlitzlose Bürstenlose Motoren eingesetzt.
- Verpackungsmaschinen: In Verpackungslinien werden diese Motoren zum Antrieb von Förderbändern, Füllmaschinen und Etikettiermaschinen verwendet.
4Robotik:
- Humanoide Roboter: Bei humanoiden Robotern werden in den Gelenken schlitzlose Bürstenlose Motoren eingesetzt, um die notwendige Bewegung zu ermöglichen.
- Serviceroboter: Für Serviceroboter wie Reinigungsroboter oder Lieferroboter werden in den Antriebssystemen schlitzlose Bürstenlose Motoren verwendet.
Motortechnische Daten:
| PM32142C-Serie | Einheit | 001 | 002 | |
| 1 | Spannung | V | 24 | 48 |
| 2 | Stalldrehmoment | mNm | 568 | 2169.2 |
| 3 | Stallstrom | Eine | 17 | 34.1 |
| 4 | Keine Ladegeschwindigkeit | Umdrehungen pro Minute | 6863 | 7120 |
| 5 | Keine Lastströmung | Eine | 0.278 | 0.22 |
| 6 | Nenngeschwindigkeit | Umdrehungsfrequenz | 5215 | 5235 |
| 7 | Nennstrom | Eine | 4.29 | 9.2 |
| 8 | Nenndrehmoment | mNm | 136.4 | 574.4 |
| 9 | Nennleistung | W | 75 | 306.8 |
| 10 | Endwiderstand | Ohm. | 1.41 | 1.41 |
| 11 | Endinduktivität | mH | 125 | 125 |
| 12 | Rückwärts-EMF-Konstante | mV/rpm | 3.497 | 6.70 |
| 13 | Maximale Wirksamkeit | % | 78.6 | 85 |
| 14 | Drehmomentkoeffizient | mNm/A | 33.37 | 63.96 |
| 15 | Geschwindigkeitskonstante | Umdrehungen/V | 286 | 149 |
| 16 | Maximaler Leistungsausgang | W | 102 | 408.7 |
| 17 | Rotor Trägheit | g cm2 | 108.84 | 108.84 |
| Zusätzliche Informationen | ||
| ● | Anzahl der Polpaare des Rotors | 2 |
| ● | Anzahl der Phasen | 3 |
| ● | Betriebstemperaturbereich | -40°C. +150°C. |
| ● | Isolierungskals | Klasse F |
| ● | Die Motorparameter und die Wellengröße können auf Wunsch des Kunden angepasst werden. | |
| ● | Optionen: Getriebe | |
Zeichnung der Motorumrisse (mm)
